Концевой датчик LS-103 для затворов дисковых поворотных предназначен для контроля положения диска поворотных дисковых затворов с рукояткой (редуктором) в системах управления и автоматизации. В основе принципа работы концевого выключателя лежит механическое воздействие на актуатор, в результате которого происходит замыкание или размыкание электрической цепи.
Параметры концевого датчика LS-103:
Бренд -
Страна производитель - Россия
Тип комплектующего - концевой датчик
Материал корпуса - Пластик
Номинальное напряжение - 250В
Максимальный коммутируемый ток - 6 А
Контактное сопротивление (начальное значение) - 25 МОм
Конфигурация контактов - Н/З + Н/О мгновенного действия
Движение головной части - линейное (плунжер)
Диэлектрическая прочность - 1000В переменного тока, 50/60Гц в течение 1 минуты между клеммами одного и того же устройства; 1500В переменного тока, 50/60Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими деталями; 1500В переменного тока, 50/60Гц в течение 1 минуты между каждой клеммой и «землей»
Механическая стойкость - 10 000 000 операций
Электрическая стойкость - 500 000 (250В/10А) операций
Скорость операций - 0,005 ÷ 0,5 м/с
Температура окружающей среды - от -5°C до 65°C
Допустимая влажность - 95%
Степень защиты корпуса - IP64
Возможное повышение температуры выключателя по сравнению с температурой окружающей среды - 30°C
Стандарт - EN50041, EN50047, IEC337-1, VDE0660
Кабельный ввод - 12 мм
Вес - 0.7 кг

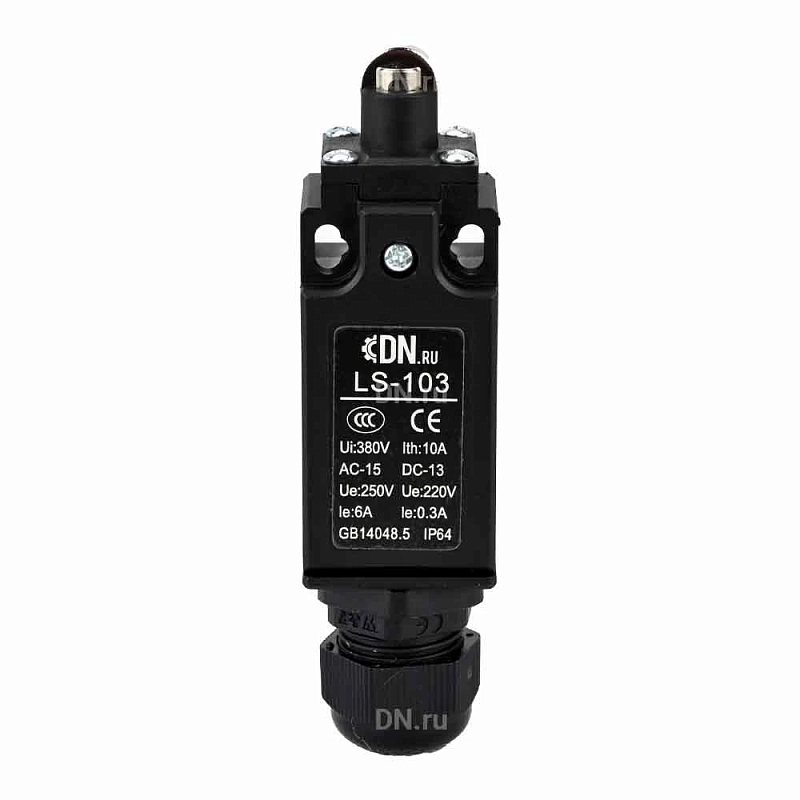

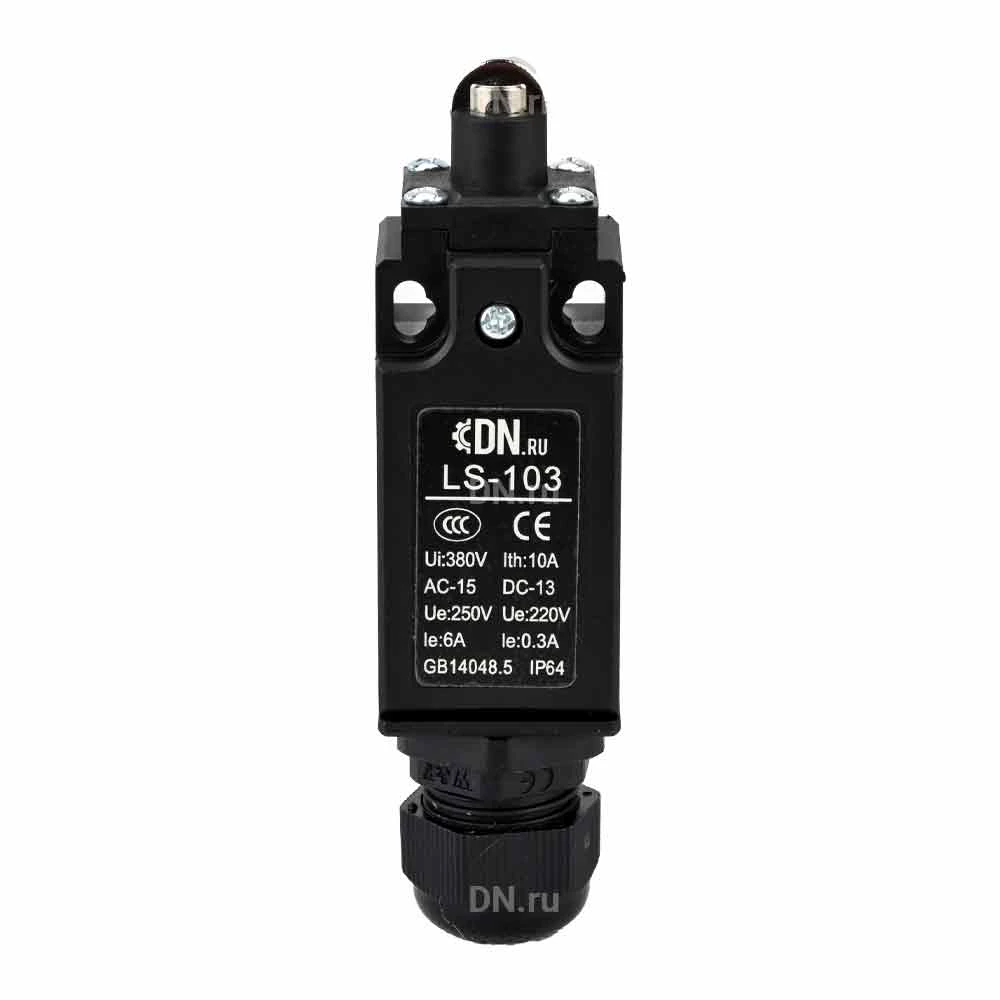

Концевой датчик LS-103 напряжение 250В, максимальный ток 6А
Размеры концевого датчика LS-103:
A - 30 мм
B - 30 мм
c - 53 мм
D - 30.5 мм
E - 24 мм
Эскиз концевого датчика LS-103
